圧縮されていない重金属廃棄物は、物流上の深刻なボトルネックや施設に危険をもたらします。それは輸送経費を増大させ、貴重な床面積を消費し、環境コンプライアンスを複雑にします。産業スクラップ管理では、収益性は材料の密度と施設の組織にかかっています。ばらけたスクラップは市場価格を下げ、非効率的な処理プロセスを必要とし、職場事故のリスクを高めます。
適切に指定された 油圧スクラップベーラーを導入すると 、これらの非効率性が解決されます。これらの機械は、膨大な機械力を適用することにより、廃棄物を高密度の輸送可能なブロックに標準化します。この機器の背後にある仕組みを理解することで、調達チームがヤードの運用をどのように最適化できるかが決まります。油圧力、チャンバー寸法、自動制御を評価することで、特定の材料量を処理できる機械を確実に選択できます。
油圧スクラップベーラーは多方向ラムシステムを利用して数百トンの圧力を加え、重金属を均一な長方形のベールに永久変形させます。
正しい取り出し方法 (例: ターンアウトとフォワードアウト) の選択は、ベールのサイズ、重量、および特定の金属リサイクル装置のワークフローによって決まります。
頑丈な金属ベーラーを評価するには、油圧力と自動制御システムでサイクル タイムのバランスをとり、スループットが施設の生成率と一致するようにする必要があります。
あらゆる圧縮機の核心は油圧パワーユニットにあります。ポンプとバルブは連携して動作し、電気エネルギーを巨大な機械力に変換します。電気モーターは油圧ポンプ (通常はアキシャル ピストン ポンプ) を駆動し、強化ホースと鋼製マニホールドのネットワークを通して特殊な流体を押し出します。この加圧流体は大口径の油圧シリンダーに入ります。流体がシリンダー チャンバーを満たすと、重い圧縮ラムに接続された固体鋼のロッドが伸びます。
ほとんどの産業用ユニットは、一連の 1 次および 2 次ラムを使用します。一次ラムは緩んだ材料を収集し、圧縮チャンバーの奥深くに押し込みます。次に、二次ラムが下降するか横方向に移動して、方向性のある圧力を加えます。この多軸圧縮により、不規則な高張力スクラップが固体のブロックに粉砕されます。加えられる力の合計は数百トンを超えることもよくあります。エンジニアは、多くの場合 3,000 ～ 4,500 PSI の間で動作する作動油の圧力にシリンダー ピストンの表面積を乗算して、この力を計算します。高圧システムにより、最も頑固な金属形状でも負荷がかかると確実に崩れます。
金属は独特の降伏強度を持っています。降伏強度は、材料が元の形状に戻るのではなく、永久に変形する点を定義します。重い鋼板、アルミニウムの押し出し材、銅線はすべて、このしきい値を超えるためにさまざまなレベルの力を必要とします。堅牢な梱包機は、持続的な集中圧力によってこれらの限界を克服します。ラム面がスクラップを押し、すべての空隙がなくなるまで金属を折り曲げ、曲げ、周囲の部品と結合させます。
特大のスクラップは、プレスボックスの寸法を超えてしまうことがよくあります。これに対処するために、多くの機械にはシャー ブレードが組み込まれています。これらの硬化鋼ブレードは、圧縮チャンバーの端と圧縮蓋またはラムの前端に取り付けられます。ラムが前進すると、刃が突き出た金属を切り裂きます。このトリミング動作により詰まりが防止され、最終的なベールが完全な長方形の形状を維持します。オペレーターは、ホッパー内で平らに置くことができない長いパイプ、構造用 I ビーム、またはかさばる自動車の骨組みを処理するときに、これらのせん断能力を利用します。
金属が最大圧縮に達すると、内部膨張圧力によりブロックがばらばらになる恐れがあります。自動油圧結束システムにより、ベールの完全性が維持されます。これらの機構は、圧縮された金属の周囲に厚鋼線を送ります。油圧ノッターはワイヤーをしっかりとねじり、素材を緻密な状態でロックします。結合サイクルは迅速に行われるため、圧縮ラウンド間の遅延が最小限に抑えられます。薄いアルミニウムシートのような高度に噛み合う素材を加工する施設によっては、ベールをまとめるために素材自体の変形に頼って、完全に結び付ける作業を省略している場合があります。
最終フェーズでは、完成したブロックの排出が行われます。機械が排出ドアを開き、油圧シリンダーがベールをチャンバーから押し出します。一貫したサイズと重量のブロックを製造することで、下流での取り扱いが最適化されます。フォークリフトやグラップルは均一なベールを簡単に掴むことができます。安全なスタッキングが可能となり、庭の垂直保管スペースを最大限に活用できます。また、ベールの寸法が一貫しているため、輸送用コンテナやフラットベッドトレーラーへの積み込みも合理化され、寸法制限を超えることなく最大積載重量を確実に達成できます。

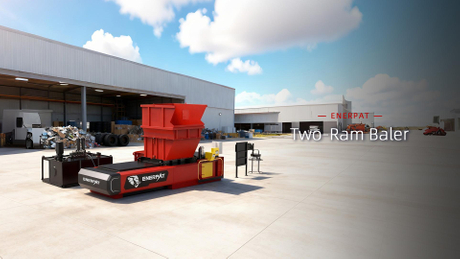

適切な構成の選択は、材料の混合と密度の要件に完全に依存します。 2 ラム システムは、標準的な 産業スクラップのリサイクルに最適です。収集ラムと圧縮ラムを利用します。この設定は、より柔らかい金属、鉄板、混合非鉄材料に非常に適しています。 2 ラム機は速度と圧縮力のバランスのとれた組み合わせを提供し、予測可能な廃棄物の流れを処理する中量施設向けに非常に多用途です。
3 ラム システムは、高耐久性の金属で最大の密度を実現します。これらのマシンは、3 番目の圧縮軸を追加します。水平ラムが引き継ぐ前に、蓋または垂直ラムが材料を下方に押しつぶします。このトリプルアクションプロセスによりエアポケットが排除され、重い鋼が信じられないほど高密度のブロックに押し込まれます。 3 ラム システムは、より大きな機械設置面積を必要とし、場合によってはサイクル速度が若干遅くなりますが、得られるベール密度は比類のないものであり、重工業ヤードの標準となっています。
特徴 | 2 つの Ram 構成 | 3 ラム構成 |
|---|---|---|
主な用途 | 標準的な産業スクラップ、非鉄金属、鉄板。 | 重量鋼、構造スクラップ、高耐久合金。 |
圧縮軸 | 2 つ (収集と圧縮)。 | 3つ（垂直破砕、収集、圧縮）。 |
サイクル速度 | 一般に高速で、高スループット向けに最適化されています。 | 圧縮ステージが追加されるため、わずかに遅くなります。 |
マシンの設置面積 | 設置面積が適度で、既存のレイアウトに簡単に統合できます。 | 設置面積が大きく、かなりの床面積が必要です。 |
最終ベール密度 | 密度が高く、通常の貨物に適しています。 | 最大密度、鋳物工場直送に最適。 |
完成したベールを除去する方法は、機械全体の耐久性に影響します。ターンアウトの排出方法では、油圧フリッパーを利用してベールをチャンバーの側面から転がします。この方法は小型のマシンには効果的ですが、制限があります。非常に大きい、または重いベールは、出口ドアのヒンジ機構に多大な機械的ストレスを与えます。時間の経過とともに、このストレスは金属疲労、ヒンジの故障、およびメンテナンスの必要性の増加につながります。
前方アウトまたはプッシュアウト設計は、 頑丈な金属ベーラーの業界標準として機能します。この構成では、メインの圧縮ラムが単純にストロークを継続し、強化された排出ドアを通してベールをまっすぐに押し出します。この直線運動により、機械フレームにかかる横方向の応力が軽減されます。前方排出により、構造の完全性を損なうことなく、大量、高重量のブロックを簡単に処理できます。また、連続的な押出梱包も可能になり、新しい梱包がそれぞれ前の梱包を出口シュートに押し込みます。
ローディングチャンバーのサイズは、生のスクラップの物理的寸法と直接一致する必要があります。プレスボックスが小さすぎる場合、オペレーターは材料を手作業で切断して適合させる必要があり、時間を無駄にします。広々としたホッパーは、車のドア、大型家電、長い押し出し品などのかさばるアイテムを前処理なしで収容できます。必要な時間当たりのスループットに対してチャンバーの容積をマッピングします。容積容量によって、マシンがサイクルごとにどれだけのバラ材料を取り込めるかが決まり、1 日のトン数制限が直接決まります。
サイクルタイムの成功基準を確立すると、生産のピーク時のボトルネックを防ぐことができます。サイクルタイムとは、ラムが伸びて金属を圧縮し、開始位置に戻るまでにかかる時間を指します。サイクル時間が短縮されると、シフトごとに処理される全体のトン数が増加します。高速ポンプと回生油圧回路を組み合わせることで、低圧収集段階ではラムが素早く移動し、最終圧縮時には自動的に減速して最大の力を加えることができます。
最新の 金属リサイクル装置は、 プログラマブル ロジック コントローラー (PLC) を利用して、複雑な油圧シーケンスを管理します。 PLC は機械の頭脳として機能し、圧力センサー、リミット スイッチ、流体温度を継続的に監視します。この自動化により、オペレーターはさまざまな種類の金属廃棄物に合わせて油圧プロファイルを調整できます。機器を損傷することなく最適な密度を達成するには、材料が異なると異なる取り扱い戦略が必要になります。
自動化されたサイクルのプリセットにより、機械の過負荷を防ぎます。硬い鋼鉄と柔らかいアルミニウムスクラップを切り替える場合、オペレーターはタッチスクリーンインターフェースで対応するプログラムを選択するだけです。 PLC は最大油圧とラムストローク制限を自動的に調整します。この多用途性により、機械はエネルギーを無駄にすることなくコンパクトなアルミニウムに十分な力を加えながら、屈強な鋼製コンポーネントに最大のパワーを確保します。スマート診断は、システム障害が発生する前に潜在的な障害をオペレーターに警告します。
圧縮チャンバーの内部は極度の摩擦と摩耗に耐えます。交換可能な高耐摩耗性スチールライナーは絶対に必要です。 Hardox 450 または 500 スチールなどの材料は、優れた硬度と靭性を提供します。これらのライナーはプレスボックスにボルトまたは溶接で取り付けられ、ギザギザの金属が高圧の下で壁をこすって摩耗の矢面に立たされます。摩耗したライナーの交換は、基礎となる機械フレームを永久的な損傷から保護する標準的なメンテナンス手順です。
構造フレームの溶接と応力緩和プロセスにより、継続的な高負荷による機械の疲労を防ぎます。メーカーは深溶け込み溶接技術を利用して、厚い鋼板からこれらのフレームを製造します。溶接後、フレーム全体の熱応力除去が行われます。このプロセスでは鋼を特定の温度に加熱し、製造中に発生した内部応力を緩和します。応力を軽減したフレームはひび割れや反りに強く、過酷な産業環境において数十年にわたる信頼性の高いサービスを保証します。
連続運転により、油圧作動油内にかなりの熱が発生します。可変容量ポンプやカスタム加工されたマニホールドなどの高品質の油圧コンポーネントにより、内部摩擦と圧力降下が最小限に抑えられます。高品質の方向弁によりスムーズな流体の流れが確保され、ラムの方向が急速に変化する際の油圧ショックが軽減されます。信頼性の高いコンポーネントはシステムを最高効率で動作させ、一貫した圧縮力に直接変換します。
統合された冷却システムにより、連続シフト中の流体の劣化を防ぎます。作動油が過熱すると粘度が低下し、性能の低下やポンプ内部の摩耗の増加につながります。熱も油圧シールの破損を促進します。空気から油へ、または水から油への熱交換器は流体を継続的に循環させ、最適な動作温度を維持します。キドニーループ濾過システムはクーラーと並行して稼働し、コンポーネントの早期故障の原因となる微細な汚染物質を常に除去します。
ベール密度を最大化すると、輸送コストが直接削減されます。輸送物流は、スクラップ管理において多額の費用を要します。ばらつきのある低密度の素材を輸送する場合は、空の空気を輸送するために料金を支払うことになります。高密度のベールにより、トレーラーまたは輸送コンテナごとの法定重量制限を最大化できます。同じトン数の材料を移動するのに必要な移動が少なくなります。この物流効率により、燃料消費量、ドライバーの労働時間、車両メンテナンスの諸経費が大幅に削減されます。
均一で高密度の長方形のベールは、鋳物工場や製錬所からよりよく受け入れられます。緩んだスクラップは予測できない溶解状態を引き起こし、スラグの生産量を増加させます。高密度のベールは溶融浴にすぐに沈み、酸化が減少し、全体の収量が向上します。これらのベールは溶融速度が予測可能で取り扱いが容易なため、エンドユーザーはバラした素材よりもこれらのベールを好みます。優れた標準化された製品を供給することで、ベンダーとの関係が強化され、一貫したオフテイク契約が確保されます。
産業用ベーラーは、高馬力の油圧ユニットを駆動するためにかなりの電力を必要とします。電力消費を分析することは、施設がピーク負荷需要を管理するのに役立ちます。従来のシステムは、マシンがサイクル間でアイドリングしている場合でも、電気モーターをフルスピードで継続的に実行します。この継続的な動作により、かなりのエネルギーが浪費され、不必要な熱が発生します。最新のエンジニアリングは、無駄な電力消費を最小限に抑えながら、最大の圧縮力を提供することに焦点を当てています。
可変周波数ドライブ (VFD) とスマート油圧システムにより、アイドル状態または低抵抗サイクル段階での電力消費が削減されます。 VFD は、即時の油圧要求に基づいてモーター速度を調整します。オペレーターがチャンバーをロードしているとき、モーターの速度が低下し、エネルギー使用量が大幅に削減されます。圧縮サイクルが開始され、圧力要件が急増すると、VFD はモーター速度を瞬時に上げます。このオンデマンドの電力供給により、サイクル速度や破砕力を犠牲にすることなくエネルギー効率が最適化されます。
定期的なメンテナンスにより、 スクラップ金属ベーラーは スムーズに稼働します。油圧作動油は、適切な粘度と清浄度を維持するために、定期的なサンプリングと計画的な交換が必要です。技術者は、金属の削りくずや汚れを捕捉するために、戻りラインと圧力フィルターを交換する必要があります。シリンダーシールは最終的に摩耗するため、液体の漏れや圧力損失を防ぐために再パッキンが必要になります。
計画外のダウンタイムによる壊滅的なコストと対比して、予防メンテナンスのコストを計算します。継続的なリサイクル作業では、ベーラーが故障すると生産ライン全体が停止します。スクラップは山積みになり、トラックは積み込みを待ち、業務の流れは止まります。厳密なメンテナンス スケジュールを確立すると、これらのリスクが軽減されます。ヤード管理者は次のベースライン チェックを実施します。
各シフトの開始時に作動油レベルと動作温度を検査してください。
シャーブレードに欠けや鈍さがないか確認し、必要に応じてギャップ許容値を調整します。
金属同士の摩耗を防ぐために、すべてのピボット ポイント、ヒンジ、ラム ガイドにグリースを塗ります。
熱交換器のフィンに埃が蓄積していないか監視し、圧縮空気で掃除します。
すべての安全インターロックと緊急停止ボタンの動作を毎週確認してください。
重機を設置するには、慎重な物理計画が必要です。これらの機械は、膨大な運動エネルギーと静的重量を生成します。標準的な工場の床では荷重を支えることができません。鉄筋コンクリート基礎を流し込むことで、設置の物理的現実に対処します。エンジニアは、動作時の振動を吸収し、ひび割れすることなく機械の重量を支えるのに十分な厚さのコンクリート パッドを設計します。アンカーボルトがフレームを基礎に固定し、動作中のクリープを防ぎます。
空間計画により、安全な積み込みとベールの積み降ろしが決まります。マシンの設置面積は方程式の一部にすぎません。資材運搬装置に十分なスペースを割り当てます。クレーン、グラップル付き掘削機、または頑丈な送り込みコンベアは、積み込みホッパーに簡単にアクセスできる必要があります。同様に、荷降ろしエリアには、完成したベールを取り出すフォークリフトを収容できる必要があります。空間計画が不十分だとワークフローが混雑し、衝突のリスクが高まり、全体のスループットが低下します。
産業環境では、厳格な安全プロトコルが要求されます。最新のベーラーの基本的な安全機能には、機械の周囲に戦略的に配置された緊急停止ボタンが含まれます。アクセスドアの安全インターロックは、動作中に開いた場合に油圧動力を即座に遮断します。密閉されたオペレーターキャビンは、飛来する破片、過度の騒音、過酷な気象条件から作業者を保護します。ライトカーテンは積載ゾーンへの不正な侵入を検出し、ラムを即座に停止します。
梱包機は、鋭利な破片や残留切削液を収容することで、優れたスクラップ管理を促進します。金属の削りくずやギザギザのエッジは重篤な裂傷の危険を引き起こします。この物質を圧縮すると、物理的な危険が無化されます。多くのベーラーにはドリップトレイと液体収集サンプが装備されています。自動車のスクラップや機械加工部品を圧縮すると、残留油や冷却液が絞り出されます。これらの液体を収集することで土壌汚染が防止され、環境コンプライアンスが向上します。
重機の操作に関する OSHA 基準への厳密な準拠は交渉の余地のないものです。施設は包括的なロックアウト/タグアウト (LOTO) 手順を実施します。メンテナンスを行う前に、すべての電力源と油圧源を隔離し、ロックする必要があります。包括的なオペレータートレーニングにより、スタッフは機械の機能、限界、緊急手順を確実に理解できます。安全の文化は従業員を保護し、高額な賠償責任の問題を防ぎます。
金属スクラップベーラーメーカー に連絡する前に、施設のスクラップ監査を実施して、正確な量と主な材料の種類を決定します。.
利用可能な床面積を測定し、鉄筋コンクリート基礎の要件について構造エンジニアに相談します。
サイクルタイムと油圧定格に重点を置いて、最終候補に挙げられたベンダーに詳細な技術仕様書をリクエストしてください。
現在の物流体制を評価して、フォークリフトやトレーラーが高密度のベールを安全に扱えることを確認します。
A: 適切なメンテナンスを行えば、高品質のベーラーは 15 ～ 20 年間使用できます。構造的な寿命は、応力を軽減したフレームと内部摩耗ライナーの定期的な交換にかかっています。作動油の濾過やシリンダーシールの交換などの定期的なメンテナンスにより、致命的な故障が防止され、機械の稼働寿命が延びます。
A: 標準的な鉄スクラップを梱包するには、通常、3,000 ～ 4,500 PSI、つまり 150 ～ 400 トンを超えるラム力を生成できる油圧システムが必要です。正確なトン数の要件は、鋼の厚さ、降伏強度、および最終ベールの望ましい密度によって異なります。
A: はい、汎用マシンはプログラマブル ロジック コントローラー (PLC) を使用して両方の材料を処理します。 PLC を使用すると、オペレータは油圧プロファイルを調整できます。過度の圧縮を防ぐためにアルミニウムにはより低い圧力が使用され、重量鋼には最大の力が適用されます。オペレーターは、材料の相互汚染を避けるために、実行の合間にチャンバーを清掃します。
A: 標準的なベーラーは、材料を緻密なブロックに圧縮することだけに重点を置いています。シャーベーラーは、構造用梁やパイプなどの長く特大のスクラップを圧縮プロセス前または圧縮プロセス中に小さな断片に切断する頑丈なギロチンブレードを備えており、解体ヤードに最適です。
A: 部品の入手可能性、サービス レベル アグリーメント、エンジニアリングの透明性に基づいてメーカーを評価します。お客様の環境と同様の環境における機器のパフォーマンスを実証する、検証可能な業界のケーススタディを探してください。信頼できるメーカーが、強力な設置後のサポートとオペレータートレーニングプログラムを提供しています。
A: 産業用ベーラーには、人工的に強化されたコンクリート パッドが必要です。これらの基礎は、機械の膨大な静的重量に耐え、圧縮サイクル中に生成される動的運動力を吸収するのに十分な厚さでなければなりません。アンカーボルトと防振パッドにより機器を安全に固定します。
