大量の自動車リサイクルにおける主な物流上のボトルネックは、物理的体積に対する材料の重量の比率です。圧縮されていない車両シェルを輸送すると、積載効率が大幅に制限され、利益率が損なわれます。スクラップヤードとリサイクル施設は、輸送密度を最大化する必要があります。運用上のボトルネック、過剰なメンテナンスのダウンタイム、安全上の問題を生じさせることなく、車両を破砕できるように準備する必要があります。未加工の車体はほとんどが空きスペースで構成されています。そのまま出荷すると、航空輸送に運賃を支払うことになります。
このガイドではの機械的なワークフローを詳しく説明します 、カーベーラー機械。このシステムをフラットナーなどの代替ソリューションと比較します。また、施設のスループット要件に適したシステムを評価および選択するための技術フレームワークも提供します。圧縮の機械的順序を理解することは、ヤード管理者がステージングエリアを最適化し、下流のシュレッダーが可能な限り最も効率的な形式で材料を受け取ることを保証するのに役立ちます。
容積削減: 商用車のベーラー機械は、使用済み車両 (ELV) を高密度の立方体のベールに圧縮し、出荷貨物のペイロードを最大化し、標準的な平坦化よりも効率的にシュレッダーに供給します。
前処理は必須です。環境コンプライアンスを満たし、機械の損傷を防ぐために、梱包前に厳密な汚染除去 (液体の排出) と解体 (バッテリー、再利用可能なコンポーネント、多くの場合はエンジン/タイヤの取り外し) を行う必要があります。
構成のトレードオフ: 固定式カーベーラーと移動式カーベーラーのどちらを選択するかは、複数ヤードの運用ニーズと単一サイトの純粋なスループット能力によって決まります。
ELV 処理の成功基準を定義するには、輸送の経済性を綿密に検討する必要があります。貴重な材料の回収と下流のシュレッダーの準備も考慮する必要があります。スクラップヤードは、重量と体積によって決まるマージンで運営されます。平台トラックが法定重量制限に達する前に物理的な体積制限に達した場合、ヤードはその出荷で損失を被ることになります。 自動車リサイクル装置は このギャップを埋めます。これにより、車両の物理的体積が輸送物流の最大重量容量に一致するように強制されます。
ELV の移動は厳密な順序に従います。手順を省略すると、重大な安全上の問題や機械的リスクが生じます。プロセスは摂取と検査から始まります。その後、車両は汚染除去ラックに移動します。技術者はすべての液体を排出します。これには、エンジン オイル、トランスミッション液、冷却液、ブレーキ液、冷媒が含まれます。次は分解と部品の採取です。作業員は、オルタネーター、スターターモーター、触媒コンバーターなどの再利用可能なコンポーネントを回収します。また、下流の購入者の要件に基づいて、互換性のないプラスチックやガラスを剥ぎ取ります。
車両のシェルが剥がされると、梱包または平坦化の段階に移動します。ここは、ベーラーがヤード作業の重要な経路に適合する場所です。残りの鉄金属と非鉄金属を統合します。圧縮後、密なベールは輸送のために積み込まれます。彼らは地域の大規模なシュレッダーに運ばれます。これらのシュレッダーは、俵をこぶし大の小片に小さくします。最後に、磁気および渦電流分離器が鉄金属を非鉄綿毛から分離します。
摂取と検査: タイトルを確認し、ひどい汚染がないか確認します。
汚染除去: タンクに穴を開け、すべての危険な液体を排出します。
解体：触媒コンバーターや銅線などの高価な部品を引き抜きます。
梱包: 殻を緻密な直方体に圧縮します。
輸送: 法定重量制限の最大までフラットベッドを積み込みます。
細断: ベールをハンマーミルに送り込み、最終的に材料を分離します。
施設では、平坦化と梱包のどちらを行うかについてよく議論されます。フラットナーは車両を垂直に圧縮します。彼らは重い下降蓋を使用して車を平らなパンケーキの形に押しつぶします。フラットナーはサイクルタイムが短縮され、現場の準備が少なくて済みます。密度の低い負荷が生成されます。平らな車体はトレーラー上でより大きな設置面積を占めます。輸送中にずれることなくしっかりと積み重ねるのは困難です。
ベーラーの動作は異なります。多方向油圧ラムを使用して車両を圧縮します。この機械は鋼材を折り畳んで粉砕し、緻密で均一な直方体にします。この多軸圧縮により、さらに高い密度が実現されます。法定最大輸送重量に合わせて荷物を最適化します。多くの破砕施設では、平らにした車両よりもベールを好みます。均一な形状により、シュレッダー ローターに一貫した送り込みが提供され、ジャムのリスクや電力スパイクが軽減されます。
使用済み車両のベーラー の機械的動作を理解することは、 オペレーターがスループットを最大化するのに役立ちます。このプロセスは、極度の油圧と正確なシーケンスに依存します。車両がチャンバーに入る前に、綿密な準備が必要です。
道路からすぐに車両を圧縮することはできません。危険物の強制排出が最初のステップです。燃料タンクに穴を開けて燃料を抜く必要があります。空調ラインを真空にする必要があります。加圧流体を内部に放置すると、油圧圧縮により爆発の危険が生じます。酸の流出や鉛汚染を防ぐために、バッテリーを取り外す必要があります。
解体段階では、高価値の回収が目標となります。触媒コンバーターには貴金属が含まれており、すぐに除去されます。銅製のワイヤーハーネスは頻繁に引っ張られます。運用上の差異によって、この解体がどこまで進むかが決まります。一部のヤードでは、エンジン、トランスミッション、重い車軸が取り外されます。エンジン ブロックなどの固体鋼コンポーネントは十分に圧縮されません。内部に放置すると、ベーラーの内部摩耗プレートが損傷したり、油圧ラムに負担がかかる可能性があります。それらを取り外すことで機器が保護され、エンジンをコア部品として個別に販売できるようになります。
ELV を汚染除去ラックからベーラーのステージングエリアに移動するには、重機が必要です。ヤードでは通常、特殊なフォークを備えた大型フォークリフトまたはホイールローダーが使用されます。スループットを高めるために、オペレーターはグラップルアタッチメントを備えた追跡マテリアルハンドラーを使用します。これらのクレーンは車両を持ち上げて、積載ホッパーに直接落とします。

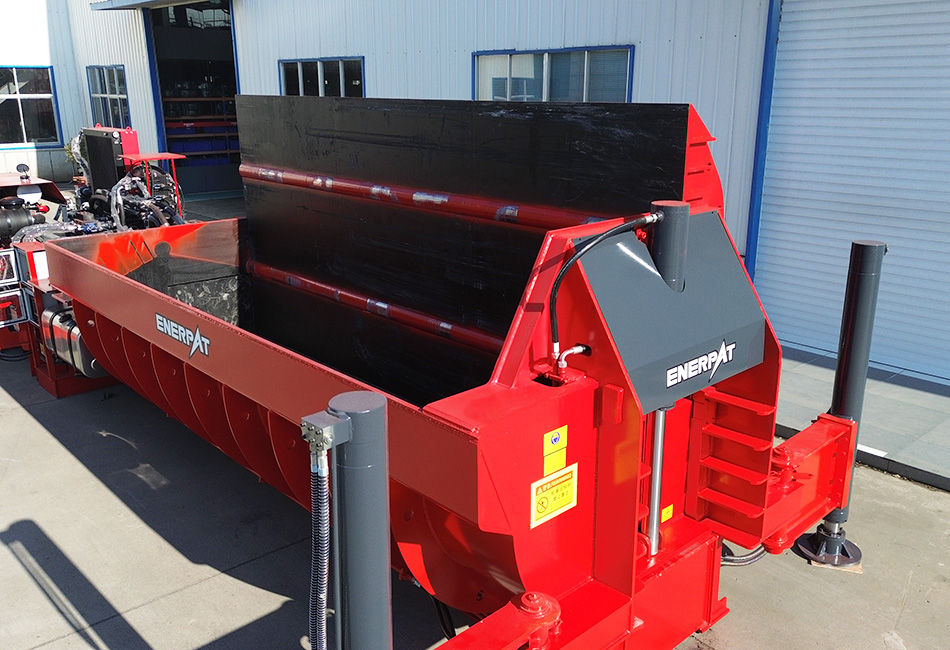

ローディングボックスの機構は、体積削減の最初の段階を決定します。車両が車内に入ると、オペレーターは主蓋またはサイドドアを作動させます。これらの重いスチール製のドアは内側と下向きに折りたたまれます。それらは車両の屋根と側面を押しつぶし、車両全体を主圧縮室に押し込みます。この最初の折り畳み動作には大きなトルクが必要です。車両のピラーとフレーム レールの構造的完全性が破壊されます。
チャンバーが密閉されると、一次圧縮シーケンスが始まります。ほとんどの商用ユニットは 2 ラムまたは 3 ラム システムを使用しています。縦方向のラムが材料を前方に押し出します。二次ラムが側面から圧縮します。極度の油圧がこれらのラムを駆動します。多くの場合、シリンダーあたりの力は 150 ～ 200 トンを超えます。
この多軸の圧力により、高強度スチールのシャーシが折り畳まれます。トランク、キャビン、エンジン ベイ内の空いた空間を崩壊させます。金属は折り重なり、ギザギザのエッジが絡み合います。この圧縮により、固形の廃車ベールが得られます。 PLC (プログラマブル ロジック コントローラー) は、このフェーズ中の油圧を監視します。流量を自動的に調整して、ラムが材料の密集したポケットに衝突したときにポンプが失速するのを防ぎます。

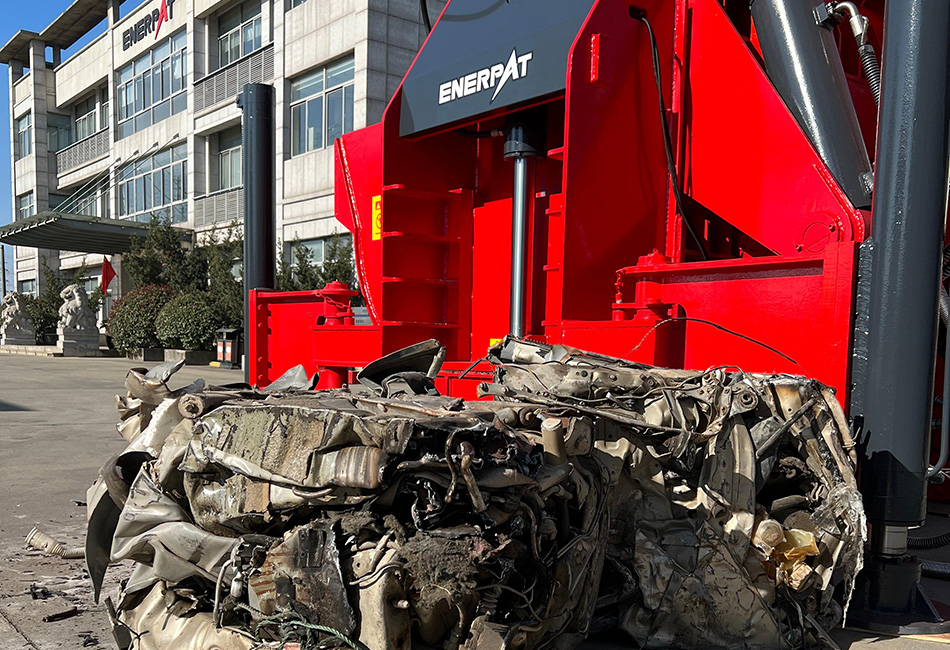

最終寸法に達すると、圧縮ラムはその位置を短時間保持します。排出扉が開きます。その後、メインラムが完全に伸び、排出機構として機能します。完成したベールをチャンバーから押し出し、ステージングプラットフォームまたは地面に直接押し出します。
ここではプロトコルの処理とスタッキングが重要です。フォークリフトは均一な直方体をきれいに積み重ねて移動します。ベールの側面が平らであるため、平台トレーラーや輸送用コンテナ内にしっかりと積み重ねられます。この均一な形状は、下流のシュレッダーの効率を直接的に向上させます。シュレッダーが高密度でコンパクトなベールを受け取ると、フィードローラーはそれを均等に掴むことができます。ハンマーミルはベールをこぶしサイズの小片にスムーズに縮小し、最終的な磁気分離プロセスを最適化します。
適切な機器の選択は、庭のレイアウトと容積に完全に依存します。メーカーはさまざまな運用モデルに合わせて機械を設計します。マシンのアーキテクチャを実際の物流状況に一致させる必要があります。主な決定は、固定インフラストラクチャとモビリティの間で行われます。
固定ユニットはボルトで地面に固定されています。大量の集中処理施設に最適です。これらのヤードは毎週数百台の車両を受け入れ、単一の専用の場所で処理します。固定 車体ベーラーは、 純粋なパワーにおいて大きな利点をもたらします。
より大きなチャンバーサイズが特徴で、プレカットなしでフルサイズのトラックやバンに対応します。多くの場合、高効率の電力ユニットが使用されます。電気モーターは安定したトルクを提供し、静かに動作し、ディーゼル排気ガスを排除します。これにより、トン当たりの処理コストが大幅に削減されます。制限は厳しいです。現場での大規模な準備が必要です。振動と重量に対処するには、厚いコンクリートパッドを注入する必要があります。また、三相電力を供給するための重電配線も必要です。一度設置すると、可動性はゼロになります。
モバイルユニットは分散した在庫の問題を解決します。これらは、ハブアンドスポークのリサイクル作業、請負業者、および複数の拠点を持つヤードに最適です。梱包されていない車をサテライトヤードから中央ハブまで牽引するのにお金を払う代わりに、機械を車まで持ち込みます。
移動 式カーベーラー は大型トレーラーに取り付けられています。これらは多くの場合、ロールオン/ロールオフ フレーム、または車軸とエア ブレーキを備えた高速道路法定シャーシです。車載のディーゼル発電機によって電力が供給されるため、グリッド電力から完全に独立しています。これにより、ベールを外した車両をサイト間で輸送する必要がなくなります。制限には、高速道路の幅規制を満たすためにチャンバーのサイズがわずかに制限されることが含まれます。ディーゼル エンジンのメンテナンスにオーバーヘッドが発生し、新しいサイトごとにセットアップと解体に時間がかかります。
パンフレットを見るだけでは不十分です。仕様の背後にあるエンジニアリングを理解する必要があります。評判の良い カーベーラーメーカーが 詳細な技術データを提供します。機械が最新の高強度車両フレームに確実に対応できるようにするには、これらの数値を解釈する方法を知る必要があります。
トン数仕様は油圧シリンダの最大押圧力を示します。最新の車両は、ピラーとフレームに高度な高強度鋼 (AHSS) を使用しています。トン数の低い機械は、これらのフレームに対して失速します。鋼鉄の構造記憶を破壊するには高圧が必要です。
サイクル時間は 1 日の作業量を決定します。乾燥サイクル時間と実際の動作サイクル時間の比較を評価します。乾燥サイクル時間は、機械が空の状態で稼働する速度です。実際のサイクル時間には、フォークリフトのステージング、クレーンの積み込み、およびベールの排出が含まれます。機械の乾燥サイクルが 90 秒であるにもかかわらず、クレーンで車を積み込むのに 3 分かかる場合、実際のスループットは機械ではなくヤードの物流がボトルネックとなります。
ローディング ボックスの寸法は、受信する ELV の平均サイズと一致する必要があります。チャンバーが短すぎる場合、オペレーターは積み込む前に掘削機で車両を事前に切断したり破砕したりするのに時間を費やす必要があります。これでは労力と燃料が無駄になります。
現実的な時間当たりのトン数 (TPH) または時間当たりの車両数の指標を計算します。これらの計算は、特定のヤードの物流に基づいてください。ステージングエリアを片付け、完成したベールを積み上げるのにかかる時間を考慮してください。 1 時間あたり 20 台の定格を誇る機械は、マテリアル ハンドラーが中断することなく継続的に供給できる場合にのみ達成されます。
仕様カテゴリ | 固定ユニット | 移動ユニット | 運用への影響 |
|---|---|---|---|
電源 | 三相電気 | 搭載ディーゼルエンジン | 排出量、騒音レベル、系統依存性を決定します。 |
チャンバーサイズ | ラージ (SUV/トラックに適合) | 制限付き (高速道路法定) | 大型車両の事前破砕または切断の必要性に影響します。 |
インストール | コンクリート基礎 | 油圧アウトリガー | サイトの準備要件と導入速度を決定します。 |
スループット | 最高（連続使用） | 高 (バッチ処理) | 1 日の最大作業量と庭の片付け速度に影響します。 |
ディーゼルと電動のどちらのパワーユニットを選択するかによって、毎日の運用ルーチンが決まります。ディーゼルエンジンは完全な自律性を提供します。離れた庭に最適です。 Tier 4 コンプライアンス基準を厳格に順守する必要があります。燃料消費率を監視し、オイルを交換し、微粒子フィルターを保守する必要があります。
電気モーターには大規模な初期インフラストラクチャ設定が必要です。十分なグリッド容量が必要です。一度インストールすると、メンテナンスの負担が軽減されます。ディーゼルエンジンよりも可動部品が少ないです。ローカル排出がゼロであることは、屋内での作業や住宅地の近くにあるヤードにとって非常に重要です。
金属スクラップは非常に研磨性が高いです。圧縮ボックスの内部は酷使されています。圧縮ボックスのライナーの厚さと材質のグレードを評価します。業界のリーダーは、Hardox 鋼または同等の耐摩耗性プレートを使用しています。これらのプレートはボルトで固定するか溶接してしっかりと固定する必要がありますが、交換可能です。
交換部品の入手可能性を確認してください。メーカーのサービス レベル アグリーメント (SLA) について問い合わせてください。メインシリンダーのシールが破損した場合、交換品がどれくらい早く現場に届くかを知る必要があります。スクラップ処理のダウンタイムは収益の創出に直接影響します。
機器の購入は最初のステップにすぎません。操作するには 廃車梱包機を安全かつ効率的に 、厳格な手順が必要です。メンテナンスの諸経費を管理し、安全基準を施行し、サイトを適切に準備する必要があります。
油圧システムには敬意が必要です。油圧メンテナンスの現実には、常に警戒が必要です。液体のろ過は細心の注意を払って管理する必要があります。汚染された作動油はポンプを破壊し、シリンダーの壁に傷を付けます。厳格なミクロン濾過基準を実装します。
ホースの点検を毎日実施してください。金具のしだれや擦れた線がないか確認してください。シリンダーシールの交換は避けられませんが、その頻度はオイルとロッドをどれだけ清潔に保つかによって異なります。予防保守スケジュールを確立します。フィルター交換とウェアプレートのローテーションのためのダウンタイムをスケジュールします。これにより、スクラップ価格が高く、最大のスループットが必要な場合に、シーズン中の致命的な故障が回避されます。
重機は重大なリスクをもたらします。メンテナンス作業には厳格なロックアウト/タグアウト (LOTO) 手順を実装します。パワーユニットが物理的にロックオフされ、油圧が排出されるまで、オペレーターは決して圧縮チャンバーに入るべきではありません。
最近のユニットの多くはリモコン操作を備えています。これにより、オペレータは機械をサイクリングしている間、安全ゾーンに立ったり、マテリアル ハンドラーのキャブ内に留まったりすることができます。 ELV に隠れた危険のリスクを管理します。展開されていないエアバッグや隠れた加圧シリンダーは、圧縮を受けると激しく破裂する可能性があります。徹底的な前処理が最善の安全防御です。
サイトのレイアウトは運用フローを決定します。固定ユニットの場合は、地耐圧を評価します。重量 40 トンの機械には 200 トンの動的力がかかり、高度に設計されたコンクリート基礎が必要です。パッドに亀裂が入ると、機械のアライメントが崩れ、シリンダーの摩耗が発生します。
スペース要件はマシンの設置面積を超えます。安全な積み込みゾーンが必要です。クレーンのスイング半径を計算して、掘削機がヤードの構造物に衝突しないようにします。ベールステージング用の空きエリアを指定します。完成したベールを積み込むために到着する平台のための十分なトラックの回転スペースがあることを確認してください。
現在の輸送物流の現場監査を実施して、出荷トラックの空き積載スペースを特定します。
季節のピーク摂取量に基づいて、正確に必要な処理量を 1 時間あたりのトン数で計算します。
庭の配電網の容量を評価して、定置型電気ユニットが実行可能かどうかを判断します。
油圧サイクルタイムと摩耗プレートの材質に重点を置いた詳細な技術仕様書を一流メーカーに請求してください。
A: フラットナーは車両を垂直に押しつぶして平らなシートにします。これは高速ですが、密度は低くなります。ベーラーは多方向の油圧ラムを使用して車両を上面、側面、端から圧縮します。これにより、輸送重量を最大化する高密度で均一な立方体が作成され、下流のシュレッダーに好まれます。
A: 処理速度は、機械の油圧サイクル タイムとヤードの物流状況によって異なります。標準的な商用ユニットは通常、1 時間あたり 15 ～ 30 台の車両を処理します。実際のスループットは、マテリアルハンドラーがどれだけ早くチャンバーに積み込み、完成したベールを片付けられるかに大きく依存します。
A: はい。タイヤはベールがばらばらになる原因となり、多くのシュレッダーで拒否されるため、取り外す必要があります。エンジンや重いトランスミッションも取り外す必要があります。固体鋳鉄ブロックは十分に圧縮されず、機械の内部摩耗プレートやシャーブレードに重大な損傷を与える可能性があります。
A: 梱包すると下流側の効率が向上します。シュレッダーは、緩んだ車両や平らになった車両よりも、均一で密度の高いベールをよりスムーズに処理します。一貫した密度により、シュレッダーの詰まりや電力のスパイクを防ぎます。これにより、ハンマーミルは金属をこぶしサイズの破片に効率的に粉砕し、最適な磁気分離を行うことができます。
A: 寸法は機械によって異なりますが、一般的な自動車ベールのサイズはおよそ 3 フィート x 2 フィート x 4 フィートです。元の車両と事前解体の程度に応じて、完成したベールの重量は通常 1,500 ～ 2,500 ポンドになります。これにより、輸送に優れた密度が提供されます。
A: 油圧システムには厳密な予防メンテナンスが必要です。オペレーターはミクロンフィルターを使用して流体の清浄度を厳密に監視する必要があります。日常業務には、ホースの漏れや擦れの検査、液面のチェック、メインポンプやシリンダーシールを早期故障から保護するための動作温度の監視などが含まれます。
